Phớt là chi tiết quan trọng trong các hệ thống thủy lực, khí nén, động cơ và máy móc công nghiệp. Việc lựa chọn đúng kích thước phớt giúp đảm bảo khả năng làm kín, hạn chế rò rỉ dầu mỡ và kéo dài tuổi thọ thiết bị. Vì vậy, bảng tra kích thước phớt là tài liệu cần thiết đối với kỹ thuật viên, thợ sửa chữa và đơn vị bảo trì máy móc.

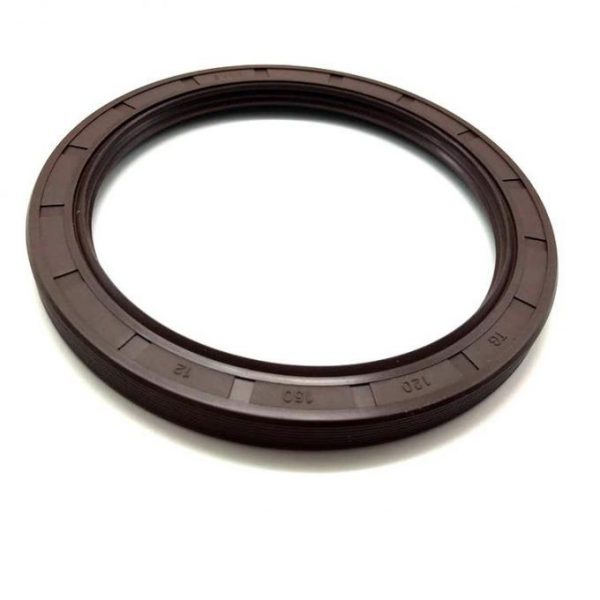

Thông thường, kích thước phớt được ghi theo định dạng:
Đường kính trong × Đường kính ngoài × Độ dày
Ví dụ:
25 × 40 × 7 mm
Trong đó:
| Đường kính trong (mm) | Đường kính ngoài (mm) | Độ dày (mm) |
| 10 | 22 | 7 |
| 12 | 24 | 7 |
| 15 | 25 | 7 |
| 17 | 30 | 7 |
| 20 | 32 | 7 |
| 25 | 40 | 7 |
| 30 | 47 | 7 |
| 35 | 52 | 7 |
| 40 | 62 | 10 |
| 45 | 65 | 10 |
| 50 | 72 | 10 |
| 55 | 80 | 10 |
| 60 | 85 | 10 |
| 65 | 90 | 10 |
| 70 | 95 | 10 |
| 75 | 100 | 10 |
| 80 | 105 | 10 |
| 90 | 120 | 12 |
| 100 | 130 | 12 |
Lưu ý: Kích thước thực tế có thể khác nhau tùy theo tiêu chuẩn sản xuất và loại phớt sử dụng.
Để tra cứu đúng kích thước, bạn cần đo các thông số sau:
Sử dụng thước cặp đo trực tiếp đường kính trục hoặc phần tiếp xúc bên trong của phớt.
Đo phần mép ngoài của phớt hoặc đường kính lỗ lắp đặt.
Đo chiều rộng của phớt theo phương dọc trục.
Sau khi có đầy đủ các thông số trên, bạn chỉ cần đối chiếu với bảng tra kích thước phớt để lựa chọn sản phẩm phù hợp.
Mỗi loại phớt sẽ có thiết kế và tiêu chuẩn kích thước riêng để phù hợp với từng điều kiện làm việc.
Việc sử dụng bảng tra kích thước phớt giúp người dùng nhanh chóng xác định đúng chủng loại và kích thước cần thay thế. Đo chính xác đường kính trong, đường kính ngoài và độ dày là yếu tố quan trọng để đảm bảo khả năng làm kín, hạn chế rò rỉ và nâng cao hiệu suất hoạt động của máy móc, thiết bị công nghiệp.
